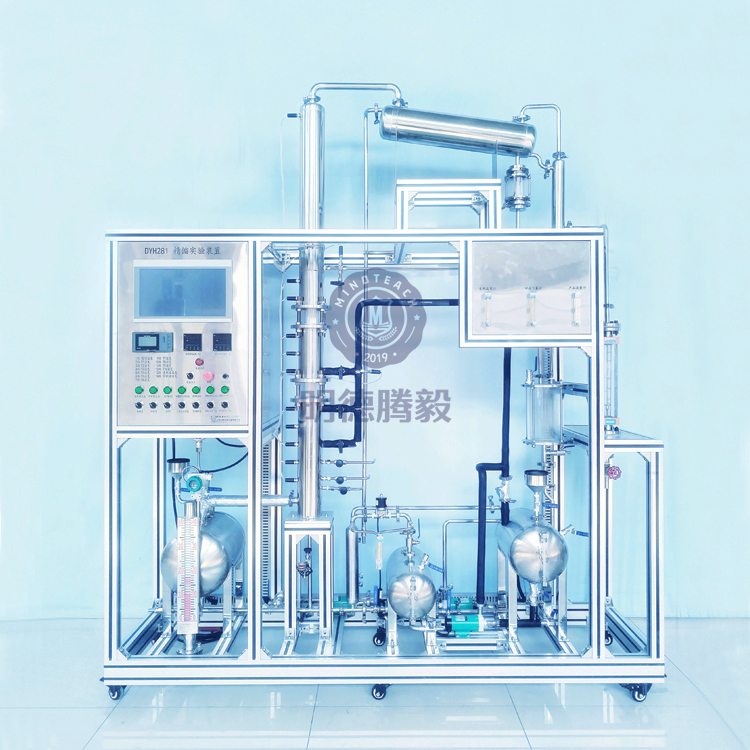

MDH281Ⅱ 筛板精馏实验装置

一.装置功能

1、了解板式塔的基本构造，精馏设备流程及各个部分的作用，观察塔内的温度变化，观察塔内气液传质现象。

2、识别精馏塔内出现的几种操作状态，并分析这些操作状态对塔性能的影响。

3、测定精馏塔在全回流条件（或某一回流比）下，稳定操作后的全塔理论板数、总板效率和单板效率。

4、可实现不同位置进料，能实现料液循环使用，节省操作时间。

5、改变操作条件，确定精馏塔的稳定时间和塔内温度分度分布。

二.设计要求

1、塔身设置两个玻璃段塔板，采用双层硬质高温玻璃结构，保证安全，观察塔内气液传质现象。

2、塔顶蒸汽采用双冷凝工艺，无乙醇蒸汽外溢，保证实验室安全。

3、釜顶产品罐采用硬质高温钢化玻璃，可实时观测产出情况。

4、塔底取样口具有风动冷凝装置，保证样品液体冷却。

5、装置采用工控主机、智能仪表、就地显示三种方式进行数据展示，既能充分体现工业性，又能锻炼学生使用现代化工具的能力。

三.技术指标

1、运行环境：常温常压。

2、运行体系：乙醇~水。

3、进料流量：25-250ml/min。

4、装置外形尺寸：2250×650×2670mm。

四.公用设施

1、水：装置自带蓄水装置，实验前注入清洁水，实验过程中可循环使用，实验结束后排空即可。 需冷凝水。

2、电：电压 AC380V，功率5kW，标准三相五线制。

3、实验物料：水、乙醇。
