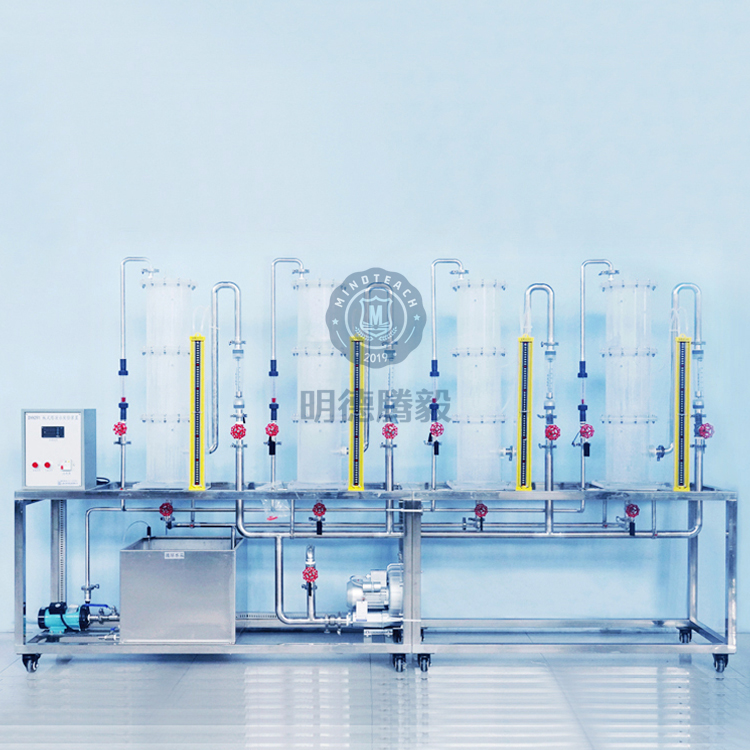

MDH291 板式塔演示实验装置

一.装置功能

1.了解板式塔的基本构造，观察板式塔工作时塔板上的水力状况。

2.识别板式塔内出现的几种操作状态，并分析这些操作状态对塔性能的影响。

3.测定不同类型板式塔（筛板、浮阀、泡罩、舌形）的水力学特性，并了解其特点。

二.技术指标

1.常压、常温操作。

2.板式塔：筛板、浮阀、泡罩、舌形。筛板、浮阀、泡罩、舌形塔板压降：1~5KPa。

3.液体流量：25~250L/h，气体流量：4~40m3/h。

4.装置外形尺寸：1600×550×2200mm。

三.公用设施

水：装置自带水箱循环使用。

电：电压AC380V，功率1.0KW，标准三相五线制。每个实验室需配置 1~2 个接地点（安全地及信号地）。

气：空气来自风机（自带气源）。

实验物料：水蒸汽---空气，外配设备：无。
